	Überarbeiten von Kollektoren


	Diese Arbeiten sollten nur von erfahrenen Leuten mit der entsprechenden Ausrüstung (Drehmaschine) durchgeführt werden!

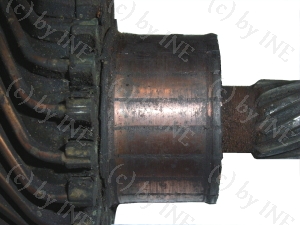

	Der Kollektor ist eingelaufen und hat starke Erosionserscheinungen. Die Lamellen zwischen den Kupferkontakten sind mit Kohleabrieb zugesetzt. Vor dem Einsatz neuer Kohlebürsten muß der Kollektor überdreht und neu ausgesägt werden.

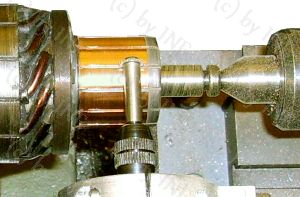

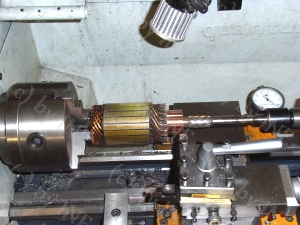

	Beim Einspannen in die Drehmaschine muß auf guten Rundlauf geachtet werden! Freies Wellenende in die Spitze nehmen!

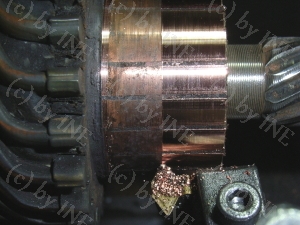

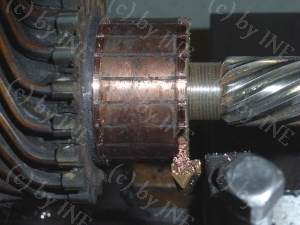

	Jetzt kann es los gehen. Immer nur wenig zustellen, bei geringe Drehzahl und Vorschub den Kollektor überdrehen

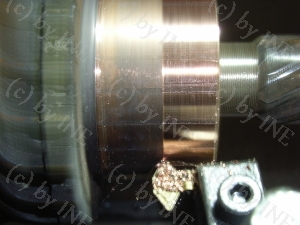

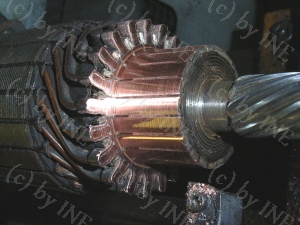

		So sollte es bei gewissenhafter Arbeit aussehen!

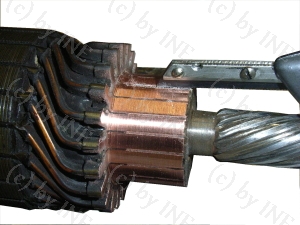

	Etwas fummelige Arbeit ist das Aussägen und Anfasen der Lamellen, aber unabdingbar! Die Kohlebürsten sind nicht in der Lage die Isolierung (Glimmer) weg zuschleifen und würden vorzeitig verschleißen.

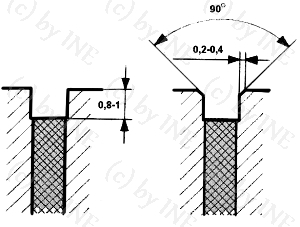

Der Einschnitt muß mind. 0.8 bis 1mm tief sein.
Die Fase 0,2-0.4mm

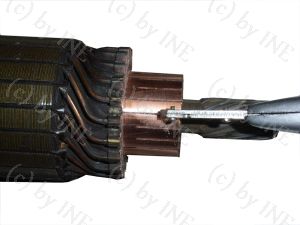

Zur besseren Verdeutlichung - Bild eines anderer Kollektors!

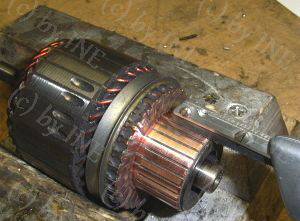

Mit unserer Kollektor-Sägemaschine gehts einfacher, aber welcher Hobby-Schrauber hat Die?

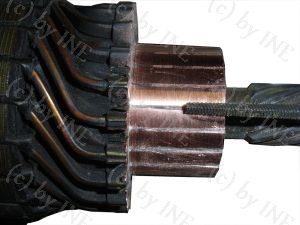

Das Anfasen erfolgt mit einer Vierkant-Schlüsselfeile.

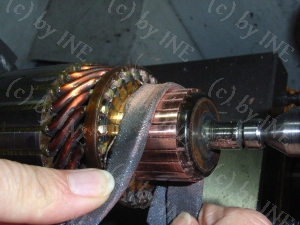

Jetzt noch einmal in der Drehbank den Kollektor mit feinem Schleifleinen abziehen, um den Grat vom Anfasen zu entfernen.
